OTDR

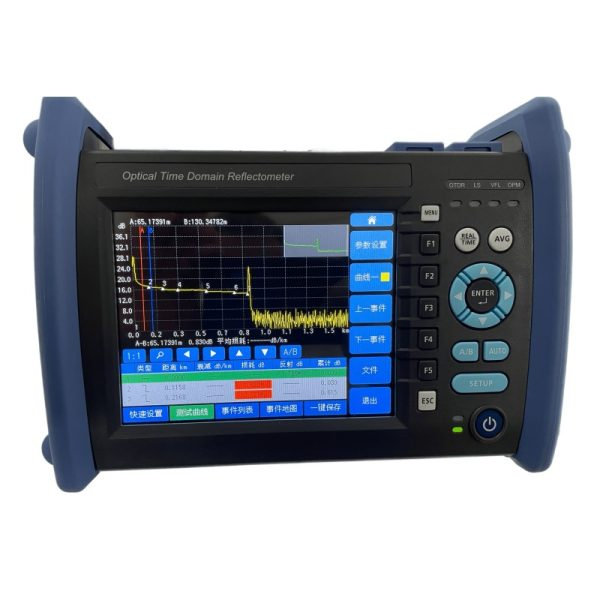

 OTDR(Optical Time-Domain Reflectometer)

OTDR singkatan dari Optical Time-Domain Reflectometer, merupakan sebuah instrumen optoelektronik yang canggih. Alat ini memegang peranan krusial dalam dunia telekomunikasi, khususnya dalam instalasi dan pemeliharaan jaringan kabel serat optik. Fungsi utamanya adalah untuk mengkarakterisasi dan menganalisis kondisi kabel serat optik.

Bagaimana Cara Kerja OTDR?

Prinsip kerja OTDR didasarkan pada pengiriman pulsa-pulsa cahaya berdaya tinggi ke dalam serat optik menggunakan dioda laser khusus. Ketika pulsa cahaya ini merambat di sepanjang serat, sebagian kecil dari cahaya tersebut akan dihamburkan kembali (dikenal sebagai hamburan balik Rayleigh atau Rayleigh backscatter) atau dipantulkan kembali (refleksi Fresnel atau Fresnel reflection) dari titik-titik di sepanjang serat. Peristiwa ini terjadi akibat adanya diskontinuitas atau perubahan properti dalam serat, seperti sambungan (splice), konektor, tekukan (bend), atau bahkan ujung serat itu sendiri.

OTDR kemudian mendeteksi dan menganalisis sinyal cahaya yang kembali ini dari ujung serat yang sama tempat pulsa dikirimkan. Dengan mengukur waktu tempuh pulsa cahaya untuk kembali dan intensitas sinyal yang diterima, OTDR dapat:

• Menentukan Jarak: Waktu tempuh sinyal balik digunakan untuk menghitung jarak ke berbagai peristiwa di sepanjang kabel serat optik. Teknisi perlu mengatur indeks bias (Index of Refraction atau IoR) kabel yang diuji pada OTDR untuk memastikan akurasi pengukuran jarak.
• Menganalisis Kerugian (Loss): Intensitas sinyal balik yang diterima mengindikasikan jumlah kerugian sinyal (atenuasi) pada titik-titik tertentu atau di sepanjang segmen serat.
• Menampilkan Hasil: Data yang terkumpul kemudian diproses dan ditampilkan dalam bentuk grafik pada layar monitor. Grafik ini, yang dikenal sebagai OTDR trace, memplotkan daya optik relatif terhadap jarak. Sumbu X biasanya merepresentasikan jarak, sedangkan sumbu Y merepresentasikan redaman dalam satuan desibel (dB).

Fungsi dan Kegunaan Utama OTDR

OTDR memiliki beragam fungsi penting, antara lain:

• Mengukur Panjang Kabel Serat Optik: Memberikan pengukuran panjang total kabel dengan presisi tinggi.
• Mendeteksi dan Melokalisasi Gangguan: Secara akurat menunjukkan lokasi gangguan seperti putusnya serat, retakan, tekukan tajam, atau kerusakan lainnya. Ini sangat mempercepat proses perbaikan.
• Mengukur Redaman (Atenuasi): Mengukur pelemahan sinyal optik per satuan panjang (misalnya, dB/km) di sepanjang serat. Ini membantu menilai kualitas serat dan mengidentifikasi segmen yang mungkin memerlukan penggantian.
• Mengevaluasi Kualitas Sambungan dan Konektor: Mengukur kerugian (loss) yang terjadi pada titik sambungan (baik splice maupun konektor) untuk memastikan kualitas instalasi dan mengidentifikasi sambungan yang buruk.
• Mengukur Optical Return Loss (ORL): Menganalisis jumlah cahaya yang dipantulkan kembali dari konektor atau ujung serat. Ini penting untuk sistem yang sensitif terhadap refleksi, seperti jaringan televisi kabel (CATV).
• Verifikasi Instalasi Baru: Memastikan bahwa instalasi jaringan serat optik baru memenuhi spesifikasi dan standar industri yang berlaku.
• Pemeliharaan Preventif: Melakukan pemeriksaan rutin untuk mendeteksi potensi degradasi serat sebelum menyebabkan kegagalan layanan.
• Troubleshooting Jaringan: Membantu teknisi dalam mengidentifikasi sumber masalah ketika terjadi gangguan atau penurunan kinerja pada jaringan serat optik yang sudah beroperasi.
• Dokumentasi Jaringan: Menyediakan catatan visual dan data terperinci mengenai karakteristik setiap jalur serat optik, yang berguna untuk manajemen aset dan perencanaan kapasitas jaringan di masa depan.

Kelebihan dan Kekurangan OTDR

Seperti halnya instrumen lainnya, OTDR memiliki kelebihan dan kekurangan:

Kelebihan:

• Informasi Komprehensif: Memberikan gambaran visual dan data terperinci mengenai kondisi seluruh panjang kabel serat optik dari satu ujung saja.
• Lokalisasi Gangguan yang Akurat: Mampu menentukan lokasi pasti dari berbagai jenis gangguan, sehingga mempercepat proses perbaikan.
• Evaluasi Kualitas Menyeluruh: Dapat digunakan untuk menilai kualitas instalasi, termasuk sambungan dan konektor.
• Penting untuk Pemeliharaan: Sangat berguna untuk pemeliharaan preventif dan diagnosis masalah jaringan.

Kekurangan:

• Memerlukan Keahlian: Pengoperasian dan interpretasi hasil pengukuran OTDR memerlukan pengetahuan dan pengalaman teknis yang memadai. Penggunaan yang tidak tepat dapat menghasilkan data yang salah atau tidak akurat.
• Waktu Pengukuran: Proses pengukuran bisa memakan waktu lebih lama dibandingkan beberapa alat uji serat optik lainnya, terutama untuk analisis yang mendalam.
• Dead Zone (Zona Mati): Terdapat area di awal serat optik (dekat dengan koneksi OTDR) di mana OTDR tidak dapat melakukan pengukuran yang akurat karena adanya refleksi Fresnel yang kuat. Panjang dead zone ini bervariasi antar model OTDR.
• Biaya: OTDR merupakan instrumen yang relatif mahal.
• Kalibrasi: Membutuhkan kalibrasi secara berkala untuk memastikan akurasi pengukuran.

Jenis-Jenis OTDR

Secara umum, terdapat beberapa kategori OTDR, antara lain:

• Full-feature OTDR: Jenis tradisional yang kaya fitur, biasanya lebih besar dan berat, namun menawarkan rentang pengukuran yang lebih luas dan sering digunakan di laboratorium atau untuk pengukuran lapangan yang kompleks.
• Hand-held OTDR (OTDR Genggam): Lebih portabel, ringan, dan dirancang untuk penggunaan di lapangan.
• Fiber Break Locator: Perangkat yang lebih sederhana yang dirancang khusus untuk dengan cepat menemukan lokasi putusnya serat.
